강관압입공법

후방의 반력벽에 지지된 유압Jack을 이용하여 추진관을 압입 후 추진관 내부에서 인력 및 장비로 수평굴착하여 토사를 외부로 반출 시킨 후 강관을 삽입하는 공법

사용 용도

ㆍ 상하수도관 및 가스관 매설공사
ㆍ 전기케이블 관 매설공사
ㆍ 송유관 및 농수로 매설공사
ㆍ 우수관 및 하수관 매설공사
ㆍ 철도, 도로, 하천 횡단 등

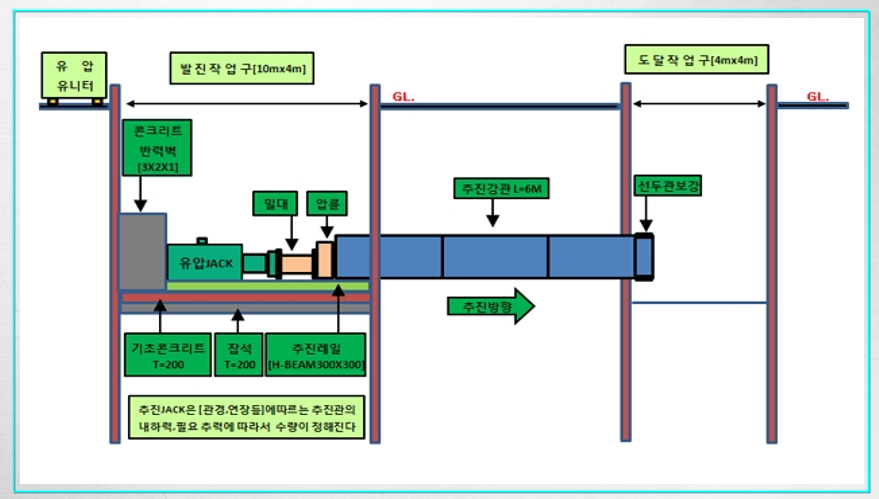

강관압입 배치도

장단점

장점 단점
ㆍ 무소음 무진동 공법
ㆍ 주위 구조물이나 건물에 영향을 미치지 않는다.
ㆍ 대구경 강관추진에 용이.
ㆍ 관내 굴착 후 추진하는 공법으로 시공이 비교적 정밀.
ㆍ 시공관리가 용이.
ㆍ 단단한 토질 및 암굴착에 용이.
ㆍ 전단면, 층단면 토질변화에 영향을 받지않고 굴진이 가능.		 ㆍ 인력에 의한 굴착으로 공사기간이 비교적 길다.
ㆍ 반력벽 시공이 필요하므로 추진기지 면적확보가 요구됨.
ㆍ 전문인력이 필요.
ㆍ 인력굴착 이므로 관경 D800mm이상이여야 한다.
ㆍ 토질에 따라 막장면 붕괴위험이 있을 수 있으므로 대책 필요.

시공절차

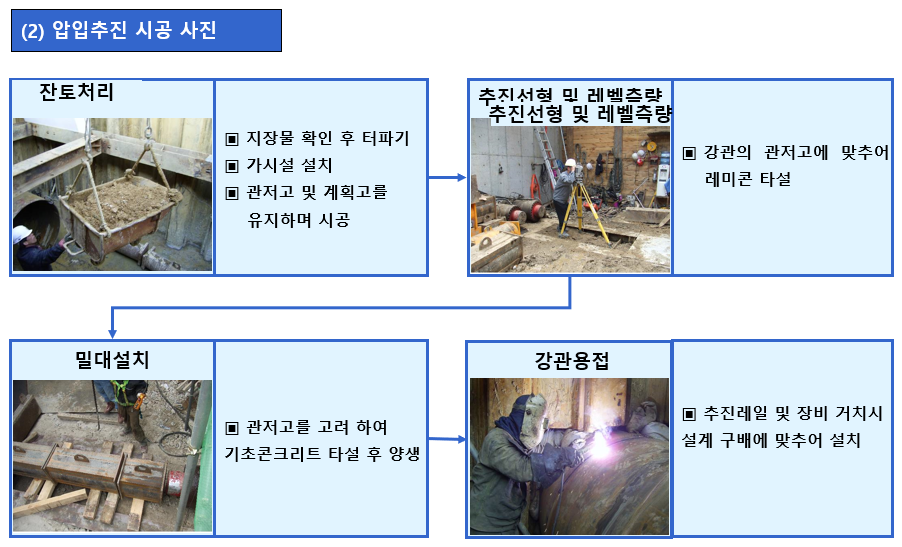

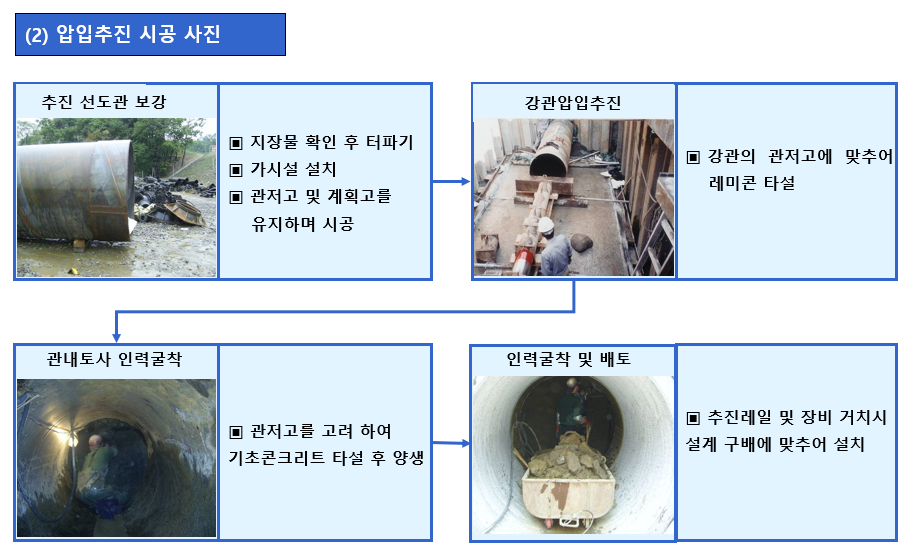

유압식 강관압입 시공절차


시공흐름도
